Warmtebronnen in een bedieningspaneel

De warmte in een bedieningspaneel komt niet van één enkel onderdeel. Typische warmtebronnen zijn onder meer:

PLC en I/O-module
Voeding
Relais en contactor
Klemmenblok en bedrading
Servoaandrijving of stappenaandrijving
Transformator
HMI of display

De totale warmteopwekking is de som van alle componenten. Het paneeloppervlak, de omgevingstemperatuur en de afdichtingsconditie hebben ook invloed op de interne temperatuur.

Paneeloppervlaktetemperatuur en componentlimiet

De levensduur van componenten wordt beïnvloed door de bedrijfstemperatuur. Bevestig het volgende voordat u een koelmethode selecteert:

Maximaal toegestane omgevingstemperatuur van elk onderdeel
Huidig gemeten interne paneeltemperatuur
Oppervlaktetemperatuur van het paneel
Omgevingstemperatuur rond het paneel
Staat van paneelafdichting

Als de gemeten interne temperatuur dicht bij de componentlimiet ligt, is een koelunit vereist. Als de binnentemperatuur slechts iets boven de omgevingstemperatuur ligt, kan geforceerde ventilatie voldoende zijn.

Airconditioner of ventilatorkoeling

Voorwaarde	Aanbevolen methode
Interne temperatuur van het paneel iets boven de omgevingstemperatuur, schone lucht	Filterventilator
Interne temperatuur paneel 10 graden –15 graden boven omgevingstemperatuur	Ventilator met filter, grotere luchtstroom
Interne temperatuur van paneel 15 graden of meer boven omgevingstemperatuur	Compressorkoeleenheid
Stof, olienevel of omgeving met hoge luchtvochtigheid	Koelunit met gesloten-compressor
Paneelafdichting vereist	Koelunit met gesloten-compressor

Voor panelen in stoffige of olieachtige omgevingen voorkomt een gesloten-lusunit dat stof via ventilatieopeningen de kast binnendringt.

Stof, olienevel en vochtigheid

In stof, olienevel of omgevingen met een hoge luchtvochtigheid moeten de volgende punten worden gecontroleerd:

Beveiligingsniveau van de unit
Onderhoudsinterval luchtinlaatfilter
Pad voor condensafvoer
Staat van de pakking van de paneelafdichting
Corrosiebestendigheid van de montagebeugel

Als de omgeving geleidend stof of metaaldeeltjes bevat, controleer dan vóór installatie het afdichtingsniveau van het paneel.

Condensaat en drainage

Er kan condensaat ontstaan op het verdamperoppervlak als de interne temperatuur van het paneel laag is en de omgevingsvochtigheid hoog. Bevestigen:

De afvoerleiding is niet verstopt
De afvoeruitlaat bevindt zich uit de buurt van elektrische componenten
De drainagebuis heeft een neerwaartse helling
De afvoeruitlaat bevindt zich niet op een locatie waar water zich ophoopt

Als de luchtvochtigheid erg hoog is, bespreek dan een oplossing voor condensaatbeheer bij de orderbevestiging.

Voeding en aarding

Voeding: 220V/1/50Hz.

Controleer het volgende voordat u de stroom aansluit:

Spanning en frequentie komen overeen met het typeplaatje
De doorsnede van de stroomkabel- voldoet aan de stroomvereisten van de unit
De aardingsdraad is aangesloten
De voeding is stabiel en vrij van frequente spanningsschommelingen

Voor panelen die worden aangedreven door een gemeenschappelijke distributie-eenheid, controleer of de extra belasting de distributiecapaciteit niet overschrijdt.

Onderhoud en filter

Aanbevolen onderhoud:

Interval	Item
Maandelijks	Luchtinlaatfilter reinigen, afvoerleiding controleren
Driemaandelijks	Controleer de bedrijfsstroom van de unit, controleer de afdichtingspakking
Elke 6 maanden	Controleer de temperatuursensor, controleer het ventilatorblad
Elke 12 maanden	Controleer de koelmiddelvulling, controleer de elektrische aansluitingen

Bewaar reserveonderdelen: luchtfilter, afdichtingpakking, aftape pijp, ventilator.

Algemene foutcontrole

Symptoom	Rekening
Interne temperatuur van paneel te hoog	Filterverstopping, omgevingstemperatuur, paneelwarmteontwikkeling
Water binnenpaneel	Afvoerleiding verstopt, afdichting beschadigd
Eenheid start niet	Voeding, spanning, instelling van de temperatuurregelaar
Lawaai neemt toe	Ventilatorblad, montageschroeven, paneeltrillingen

Specificaties

Standaardconfiguratie (SAS-serie, geselecteerde modellen)

Parameter	Eenheid	SAS300	SAS450	SAS800	SAS1200
Koelcapaciteit	W	300	450	800	1200
Voeding	V/ph/Hz	220/1/50	220/1/50	220/1/50	220/1/50
Koelmiddel	-	R22/R134A	Dezelfde	Dezelfde	Dezelfde
Beveiligingsniveau (intern/extern)	IP	IP54/IP54	IP54/IP54	IP54/IP54	IP55/IP54
Lawaai	dB(A)	55	55	60	65
Afmetingen (B×H×D)	mm	287×446×185	287×500×185	350×630×205	361×745×215

Veelgestelde vragen

Vraag: Hoe weet ik of ik een compressorkoelunit of alleen een ventilator nodig heb?

A: Meet de interne temperatuur en de omgevingstemperatuur van het paneel onder normale werkomstandigheden. Als de interne temperatuur slechts iets boven de omgevingstemperatuur ligt en de lucht schoon is, kan een filterventilator voldoende zijn. Als de interne temperatuur 15 graden of meer boven de omgevingstemperatuur ligt, of als de omgeving stof, olienevel of hoge luchtvochtigheid bevat, is een compressorkoelunit vereist.

Vraag: Wat veroorzaakt water in het bedieningspaneel?

A: Water in het paneel is meestal afkomstig van condensaat dat niet goed wordt afgevoerd, of van een beschadigde afdichtingspakking. Controleer of de afvoerleiding verstopt is of een opwaartse helling heeft. Controleer of de afdichtingspakking vervormd of verouderd is. Als de luchtvochtigheid erg hoog is, bespreek dan een oplossing voor condensaatbeheer bij de orderbevestiging.

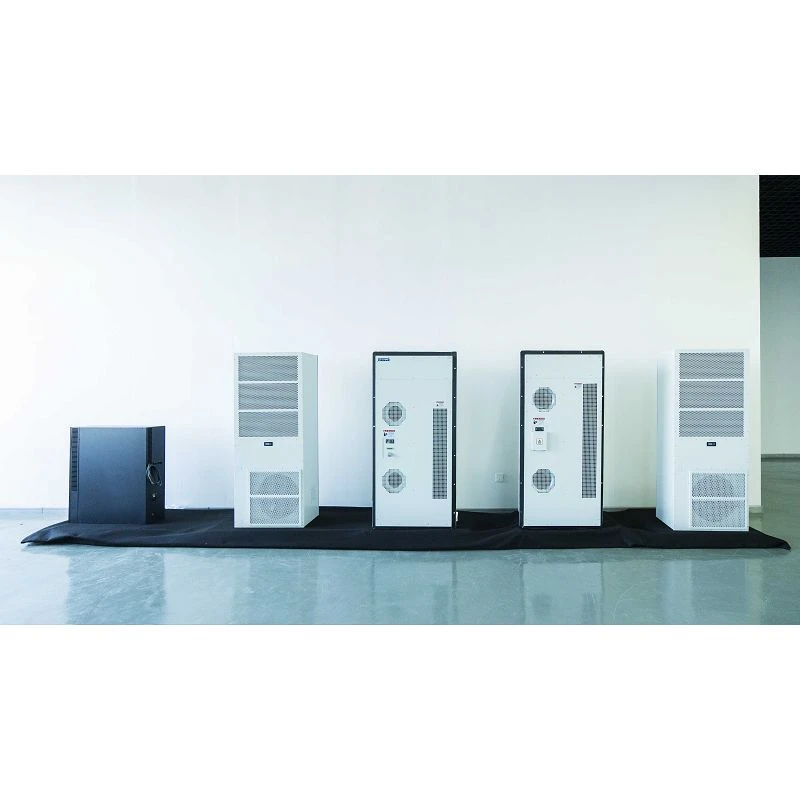

Bedieningspaneelkoeler
